در دنیای پرمخاطب الکترونیک مدرن، از تلفن هوشمند در جیب شما تا سروری که به کسب و کار شما نیرو می دهد، گرما دشمن خاموش است. کاهش عملکرد، بی ثباتی سیستم و خرابی زودرس، همگی پیامدهای مدیریت حرارتی ناکافی هستند. بنابراین، چگونه از خنک ماندن اجزای ظریف خود تحت فشار مطمئن می شوید؟ پاسخ اغلب در یک ماده فریبنده ساده نهفته است:پد سیلیکونی رسانای حرارتی.
به عنوان یک متخصص مدیریت حرارتی با بیش از دو دهه تجربه، من به طور مستقیم مشاهده کرده ام که چگونه استفاده صحیح از این ماده می تواند طراحی و طول عمر محصول را متحول کند. این فقط یک جزء نیست. این اولین خط دفاع شما در برابر تخریب حرارتی است.

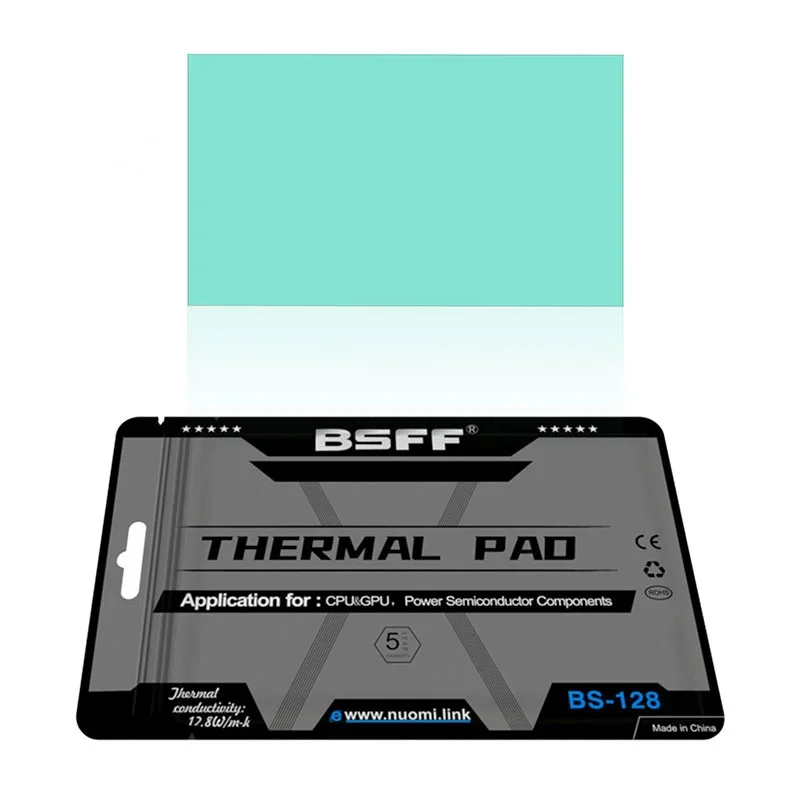

پد سیلیکونی رسانای حرارتی یک ماده رابط حرارتی نرم، سازگار و بسیار همه کاره (TIM) است. این برای پل زدن شکافهای هوای میکروسکوپی بین یک جزء مولد گرما (مانند CPU، GPU یا ترانزیستور قدرت) و یک هیت سینک یا محلول خنککننده طراحی شده است. از آنجایی که هوا رسانای ضعیفی برای گرما است، این شکاف ها مقاومت حرارتی قابل توجهی ایجاد می کنند. پد سیلیکونی این فضاهای خالی را پر می کند و گرما را به طور موثر از قطعه منتقل می کند و در نتیجه دمای عملیاتی بهینه را تضمین می کند و قابلیت اطمینان دستگاه را افزایش می دهد.
قابلیت پر کردن شکاف برتر:بر خلاف خمیرهای حرارتی، پدها به راحتی می توانند شکاف های بزرگ و ناهموار را پر کنند و تغییرات تحمل در مونتاژ را جبران کنند.
عایق برق:آنها عایق الکتریکی عالی را فراهم می کنند و از اتصال کوتاه در حین مدیریت گرما جلوگیری می کنند - یک عملکرد دوگانه حیاتی.
انعطاف پذیری و قابلیت استفاده مجدد استثنایی:این لنت ها مقاومت فشرده سازی فوق العاده ای را ارائه می دهند، به این معنی که شکل و عملکرد خود را در طول زمان، حتی پس از چرخه های حرارتی متعدد، حفظ می کنند. بسیاری از آنها را می توان در طول نمونه سازی یا تعمیرات مورد استفاده مجدد قرار داد.
سهولت کاربرد و دوباره کاری:آنها تمیز و آسان برای اعمال هستند و آشفتگی مربوط به چسب های مایع یا گریس های حرارتی را از بین می برند. این امر تولید را سرعت می بخشد و تعمیر و نگهداری را ساده می کند.
ماندگاری:مقاوم در برابر هوا، ازن و بسیاری از مواد شیمیایی، پایداری و عملکرد طولانی مدت را تضمین می کند.
انتخاب پد سیلیکونی رسانای حرارتی مناسب بسیار مهم است. در اینجا پارامترهای کلیدی که باید در نظر بگیرید، با وضوح خواسته های یک حرفه ای ارائه شده است.
لیست پارامترهای کلیدی:
هدایت حرارتی:اندازه گیری شده بر حسب W/m·K (وات بر متر-کلوین). این مهمترین ویژگی است که نشاندهنده توانایی ذاتی مواد برای هدایت گرما است. مقادیر بالاتر برای برنامه های کاربردی تر بهتر است.
سختی (یا نرمی):در مقیاس Shore 00 اندازه گیری شد. مقدار کمتر نشاندهنده یک پد نرمتر است که برای تماس بهتر رابط، راحتتر با بینظمیهای سطح مطابقت دارد.
ضخامت:محدوده ضخامت موجود، برای پر کردن شکاف خاص در مجموعه شما بسیار مهم است.
ولتاژ شکست:ولتاژ الکتریکی که در آن ماده به عنوان عایق از کار می افتد. مقدار بالاتر نشان دهنده قدرت دی الکتریک بهتر است.
مقاومت حجمی:معیاری از قابلیت عایق الکتریکی مواد.
محدوده دمای عملیاتی:گستره دمایی که در آن لنت به طور قابل اعتماد و بدون تخریب عمل می کند.
برای ارائه یک مقایسه واضح و در یک نگاه، در اینجا یک جدول ساده وجود دارد که برخی از نمرات استاندارد محصولات ما در Nuomi Chemical را نشان می دهد:
| درجه محصول | رسانایی حرارتی (W/m·K) | سختی (شور 00) | محدوده ضخامت (میلی متر) | تمرکز برنامه کلیدی |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | محاسبات با کارایی بالا، GPU |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | الکترونیک قدرت، روشنایی LED |
| NM-TG800 | 8.0 | 70 | 0.5 - 3.0 | سرورها، زیرساخت های مخابراتی |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | خودرو، IGBT های پرقدرت |
این جدول یک نقطه شروع است. در Nuomi Chemical، ما در توسعه فرمولهای سفارشی برای مقابله با سختترین و منحصربهفردترین چالشهای حرارتی تخصص داریم.
س: چگونه می توانم ضخامت مناسب برنامه خود را تعیین کنم؟
الف:ضخامت صحیح با فاصله ای که باید بین منبع گرما و هیت سینک پر کنید تعیین می شود. به طور کلی توصیه می شود ضخامت لایی را انتخاب کنید که کمی بیشتر از فاصله اندازه گیری شده (به عنوان مثال 0.5 میلی متر بیشتر) باشد. این تضمین میکند که وقتی مجموعه بسته میشود، لنت کمی فشرده میشود و بدون اینکه بیش از حد فشرده شود، تماس صمیمی بر روی هر دو سطح ایجاد میکند، که میتواند به اجزا آسیب برساند یا کارایی پد را کاهش دهد. همیشه تلورانس های تولید را در طراحی خود در نظر بگیرید.
س: آیا می توان یک پد سیلیکونی رسانای حرارتی را به شکل سفارشی برش داد؟
الف:کاملا. یکی از مزایای قابل توجه پدهای سیلیکونی رسانای حرارتی، سفارشی سازی آسان آنهاست. آنها را می توان دقیقاً به هر شکل یا اندازه ای برش داد تا با ردپای قطعه شما مطابقت داشته باشد. این امکان خنکسازی هدفمند را فراهم میکند و از برآمدگی مواد که میتواند با اجزای دیگر تداخل داشته باشد، جلوگیری میکند. برای نمونه سازی، حتی می توان آنها را با دست و با تیغه تیز یا چاقوی جراحی برش داد.
س: تفاوت بین پد مبتنی بر سیلیکون و ورق گرافیت چیست؟
الف:در حالی که هر دو برای مدیریت حرارتی استفاده می شوند، ویژگی های متمایز دارند. پدهای سیلیکونی رسانای حرارتی معمولاً عایق الکتریکی، نرم تر و در پر کردن شکاف های سه بعدی عالی هستند. آنها هم انتقال حرارتی و هم بالشتک مکانیکی را فراهم می کنند. از طرف دیگر صفحات گرافیت اغلب در جهت مسطح (محور X-Y) رسانایی بالایی دارند اما از طریق ضخامت آنها (محور Z) می توانند کمتر موثر باشند. آنها همچنین رسانای الکتریکی هستند که می تواند در کاربردهایی که نیاز به جداسازی دارند یک اشکال باشد. انتخاب کاملاً به نیازهای خاص حرارتی، الکتریکی و مکانیکی شما بستگی دارد.
داشتن یک پد با کیفیت بالا کافی نیست. برنامه صحیح کلید است.
آماده سازی سطح:اطمینان حاصل کنید که هر دو سطح قطعه و سینک حرارتی تمیز، خشک و عاری از روغن، گرد و غبار یا مواد حرارتی قدیمی هستند.
برخورد دقیق:آسترهای محافظ را بردارید (در صورت وجود) و لنت را از لبه های آن بگیرید تا از آلودگی جلوگیری شود.
قرارگیری دقیق:پد را با دقت روی قطعه تراز کنید. پس از قرار دادن، سعی کنید آن را تغییر مکان ندهید، زیرا می تواند حباب های هوا را به دام بیندازد.
مونتاژ ایمن:هیت سینک را به طور یکنواخت ببندید و فشار ثابتی را مطابق با نیروی فشرده سازی توصیه شده برای پد اعمال کنید. این یک رابط یکنواخت و انتقال حرارتی مطلوب را تضمین می کند.
برای بیش از دو دهه، تیم Nuomi Chemical (Shenzhen) Co., Ltd. در خط مقدم علم مواد، مهندسی راه حل های حرارتی پیشرفته برای مشتریان جهانی بوده است. ما درک می کنیم که چالش حرارتی شما منحصر به فرد است. به همین دلیل است که ما فقط محصولات را نمی فروشیم. ما مشارکت ارائه می دهیم.
تخصص ما به ما این امکان را می دهد که نه تنها طیف گسترده ای از پدهای سیلیکونی رسانای حرارتی استاندارد را ارائه دهیم، بلکه در فرمولاسیون های سفارشی نیز با شما همکاری کنیم. خواه به تعادل خاصی از نرمی و رسانایی نیاز داشته باشید، به رنگ منحصر به فرد یا شکل سفارشی برش، ما توانایی فنی ارائه را داریم.
اجازه ندهید چالش های حرارتی نوآوری شما را محدود کند. اجازه دهید به شما در ساخت وسایل الکترونیکی خنک تر، قابل اعتمادتر و کارآمدتر کمک کنیم.
تماس بگیریدما امروز درNuomi Chemical (Shenzhen) Co., Ltd.برای بحث در مورد نیازهای پروژه خود و درخواست نمونه رایگان. بیایید موفقیت حرارتی شما را با هم مهندسی کنیم.
